歐變殼體的結構設計與防護等級
文章出處：本站 人氣：16800 發表時間：2024-07-30 16:29:08

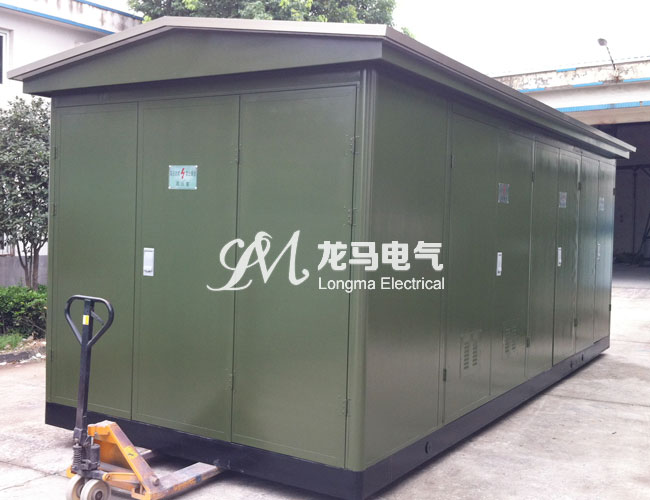

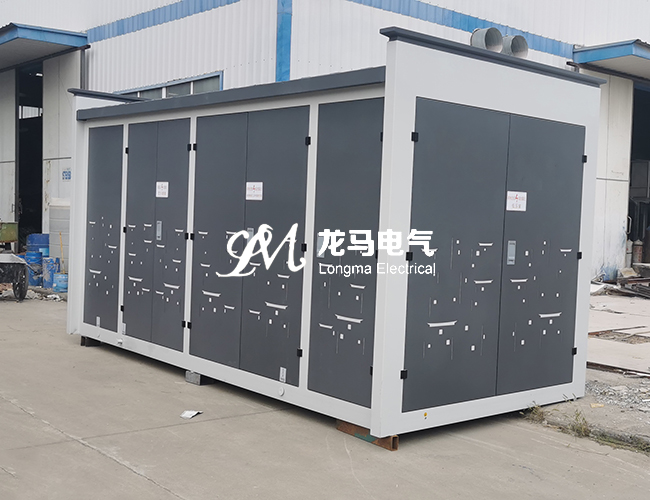

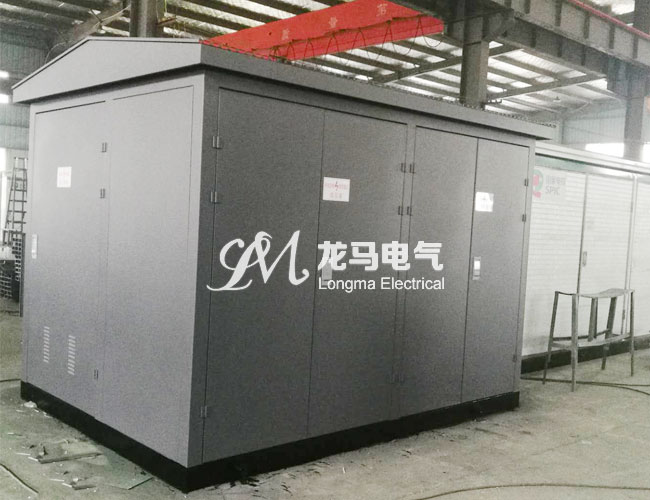

歐變殼體作為歐式箱式變電站的重要組成部分，其結構設計和防護等級對于保障變電站的安全穩定運行以及適應不同的使用環境起著至關重要的作用。
一、歐變殼體的結構設計
整體框架
歐變殼體通常采用堅固的金屬框架結構，如槽鋼、角鋼等，以提供足夠的強度和穩定性?？蚣艿脑O計需要考慮到殼體的承載能力、抗風能力以及抗震能力等因素。
側板與門板
側板和門板一般采用厚度適中的金屬板材，如鋼板或不銹鋼板。為了增強結構強度，可能會采用加強筋或凹凸結構。同時，門板的設計要便于開啟和關閉，且保證良好的密封性。
頂蓋
頂蓋需要具備良好的防水和承重能力。常見的設計有平頂和斜坡頂兩種形式。平頂頂蓋上通常會設置排水槽和防水沿，斜坡頂則有利于雨水自然滑落。
底座
底座通常由槽鋼或工字鋼焊接而成，用于支撐整個殼體和內部設備，并保證良好的接地性能。底座的高度會根據實際需求進行設計，以滿足通風、防潮等要求。
二、防護等級
防護等級的定義與分類
防護等級是指外殼對設備的防護能力，通常用 IP 代碼表示。IP 代碼由兩個數字組成，首要數字表示對固體異物的防護等級，第二個數字表示對水的防護等級。例如，IP54 表示防止灰塵進入的程度達到 5 級，防止噴水的程度達到 4 級。
實現不同防護等級的措施
要達到較高的防護等級，在結構設計上需要采取一系列措施。對于防止固體異物進入，需要確保殼體的縫隙足夠小，采用密封膠條、過濾網等進行密封。對于防水，除了良好的頂蓋和側板密封外，還可能需要設置排水孔和防雨罩等。
防護等級與使用環境的匹配
在實際應用中，需要根據歐變殼體的使用環境選擇合適的防護等級。例如，在戶外暴露的環境中，通常需要達到 IP54 及以上的防護等級；而在室內相對干燥、清潔的環境中，IP43 可能就能夠滿足要求。
三、結構設計與防護等級的關系
結構影響防護性能
合理的結構設計是實現高防護等級的基礎。緊密的拼接、良好的密封結構以及堅固的框架都能夠有效提高防護能力。
防護要求指導結構改進
特定的防護等級要求會促使結構設計的優化和改進。例如，為了達到更高的防水等級，可能需要改進頂蓋的坡度和排水系統，增加密封膠條的數量和質量。
總之，歐變殼體的結構設計和防護等級是相互關聯、相互影響的。在設計過程中，需要綜合考慮使用環境、設備要求以及安全標準等因素，以確保殼體既能提供足夠的機械強度和穩定性，又能達到所需的防護等級，為歐式箱式變電站的可靠運行提供有力保障。
